Монтаж стропильной системы

Технические основы сборки стропильного каркаса

Стропильная система представляет собой несущий остов кровли, который воспринимает и перераспределяет массу кровельного покрытия, снеговые и ветровые нагрузки. От точности сборки и соответствия чертежам зависят геометрия скатов и срок эксплуатации здания. Ниже приведены ключевые технические параметры, используемые при устройстве систем.

Материалы и их технические характеристики

В качестве сырья для балок и стоек применяется древесина хвойных пород (сосна, ель, лиственница) после камерной сушки. Влажность заготовок не должна превышать 18–20% — это исключает растрескивание и деформацию после фиксации. Для длинномерных прогонов (более 6 м) возможно использование клееного бруса LVL с расчетным сопротивлением на изгиб не менее 32 МПа.

Сечение стропил определяется по расчету в зависимости от пролета и шага установки. В частном домостроении типовые размеры: ширина доски 150–200 мм, толщина 50–100 мм. Для соединительных узлов применяют стальные зубчатые пластины (МЗП) или сквозные болты Ø12–16 мм с оцинковкой класса прочности 8.8.

Спецификация сборки: узлы и крепления

Каждое соединение должно обеспечивать жесткость каркаса. В коньковом узле используется два варианта: запил по наклону с усилением парными накладками на гвоздях 4×100 мм (через 50 мм), либо консольная связка с центральной стойкой на скобах. Мауэрлат (опорная балка) крепится к стене через анкерные шпильки с резьбой М16 с шагом 1,5–2 м. Минимальная глубина заделки в бетон — 150 мм.

Подробная ведомость крепежных точек:

• Гвозди для дерева: длина 80–120 мм, шаг 150 мм, предварительное засверливание обязательно при толщине доски более 25 мм.
• Винтовые стяжки (метрические резьбовые шпильки) для фиксации схватов — диаметр 10 мм.

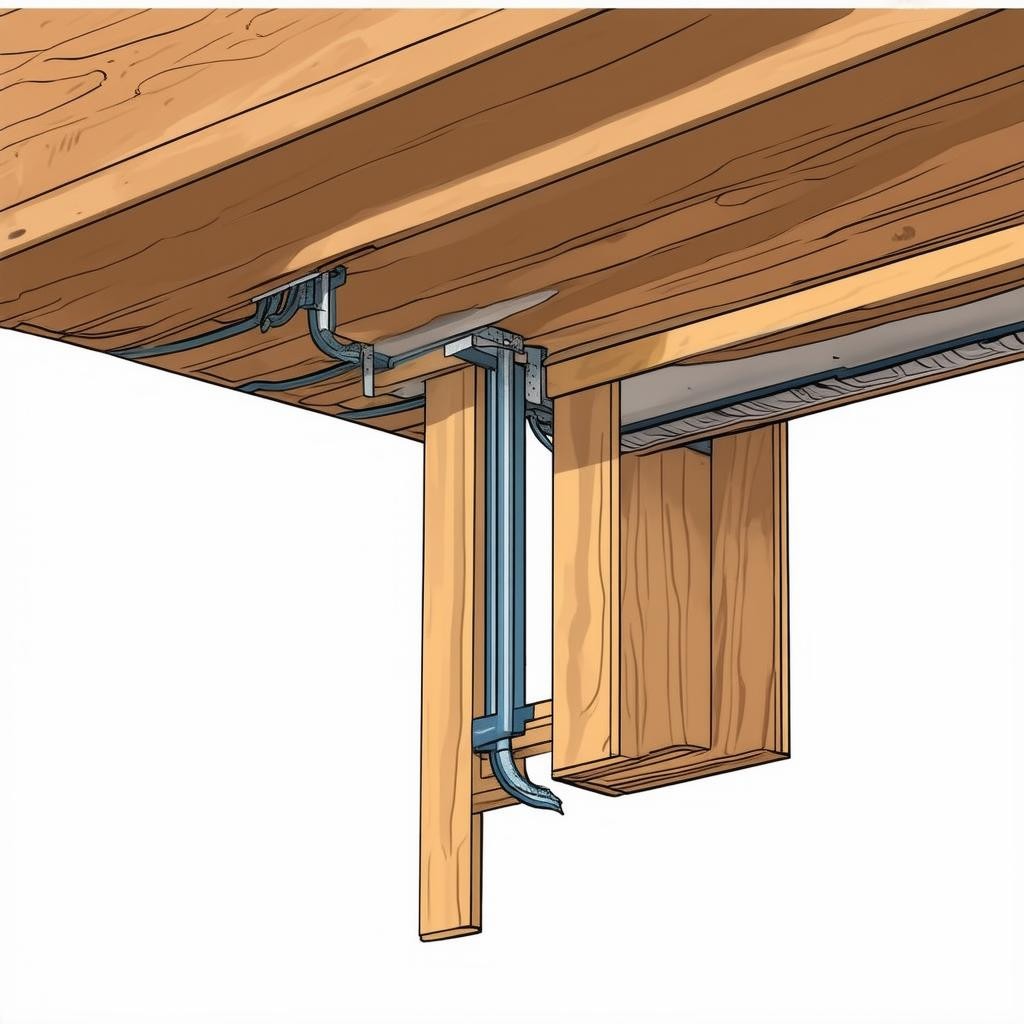

• Перфорированные кронштейны для крепления ригелей к стропилам — сталь 3 мм с антикоррозийным напылением.

Отличия от альтернативных методов устройства кровли

Малоукосные системы (кровли с углом наклона менее 15°) часто требуют ферм из металлопрофиля или заводских Шпренгельных ферм. В классическом деревянном каркасе шаг стропил ограничен 0,6–1,2 м, тогда как для стальных прогонов шаг может достигать 3–4 м без дополнительных опор. Однако деревянные конструкции проще адаптировать под индивидуальную форму крыши (мансардные ломаные или вальмовые) благодаря возможности делать запилы и подтески на объекте без спецоборудования.

Разница в нагрузках: сравнение материалов:

1. Деревянная балка 200×50 мм — масса 8,5 кг/м, прогиб при стандартной нагрузке 2,4 кН/м² не более 1/200.
2. Стальная балка двутавр 12ШБ — масса 22,5 кг/м, прогиб 1/120, требует геометрической соосности и защиты от коррозии.

Контроль качества и этапы монтажа

Каждый этап сборки сопровождается промежуточной проверкой. Алгоритм действий на объекте:

• Предварительная подготовка: нанесение разметки матерулата с шагом по проекту, проверка геометрии стен рейкой и уровнем.
• Установка первой пары стропил: стыковка на верхней обвязке с помощью маятникового реза под углом 90°? — обязательна фиксация к временным подкосам.
• Монтаж коньковой доски: выверка по горизонтали — допуск не более 5 мм на 10 м длины.
• Крепление промежуточных стропил: контроль шага рулеткой, контроль плоскости шнуром по скату.

Окончательная приемка включает проверку всех соединений на раскрытие стыков (щуп в 1 мм не должен проходить по периметру), а также статическую нагрузку выбранными мешками с песком (коэффициент нагрузки 1,05 к расчетной).

Стандарты и производственные допуски

Собранный каркас должен соответствовать СНиП II-25-80 (Деревянные конструкции) и ГОСТ 8242-88. Ключевые цифры: равномерное распределение напряжений в досках, крепеж без сколов на расстоянии не менее 2d от края заготовки. Каждая стропильная пара принимается с отклонением по высоте в пределах ±3 мм.

Используемые антисептики — био-огнезащитные составы III группы эффективности, расход 15–18 м² на литр. Обработка на объекте проводится в три слоя с просушиванием полосами 6–8 часов.
